概述

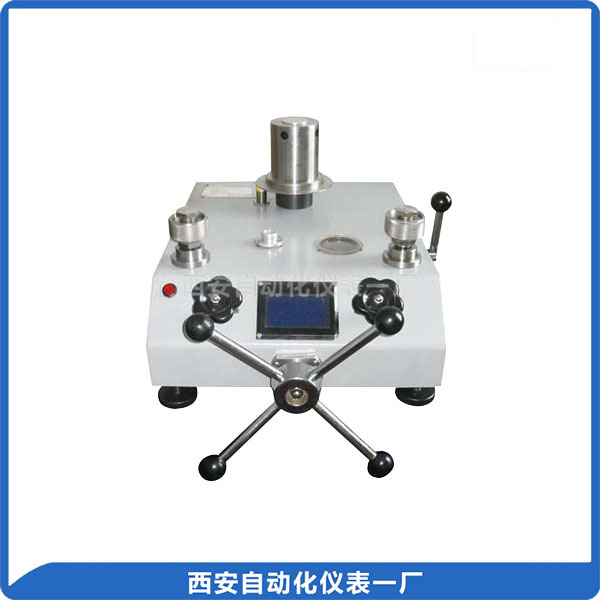

YS系列活塞式壓力計是我公司按照國家最新“活塞式壓力計”檢定規程及JJG59-2007 要求新研發設計制造。是基于帕斯卡定律及流體靜力學平衡原理產生的一種高精度、高復現 行和高可信度的標準壓力計量?jī)x器。活塞式壓力計也常簡稱壓力計，也有稱之為壓力天平， 主要用于計量室、實驗室以及生產或科學實驗環節作為壓力基準儀器使用，也有將活塞式壓 力計直接用于高可靠性監測環節對當?shù)仄渌鼉x表的表決監測。

性能特點

1、活塞和活塞缸均采用高強度、高硬度和低溫度線脹系數的硬質合金碳化鎢材料經過精心 研磨制成，溫度膨脹系數小，變形量小，因而保證活塞有效面積周期變化率小，工作環境溫 度寬，性能穩定。

2、由于采用新材料、新技術、新工藝，所以新的活塞式壓力計的各項技術指標有了很大的 提高。從而廣泛用來檢定數字壓力計、精密壓力表、壓力變送器、壓力傳感器等壓力儀器儀 表。

3、負荷重心低，砝碼通過砝碼架直接加在活塞上，活塞運行平穩，壓力波動極小，示值準 確。

4、25MPa以上傳壓介質采用粘度很小的癸二酸二異辛酯，從而保證壓力計有極高的靈敏度。

5、壓力計所用砝碼全部采用無磁不銹鋼材料制作。(0.05級砝碼采用碳鋼)

6、活塞工作位置用位移傳感器監測，活塞上下行程±1.5mm，儀表顯具有靈敏、醒目、準 確等優點。

7、量程寬，在下限1MPa時，基本誤差為±0.01%、±0.02%、±0.05%，±0.05%。

8、功能：量傳活塞式壓力計、檢定數字壓力計、精密壓力表、壓力傳送器等。

9、活塞材質：硬質合金(碳化鎢)

10、砝碼材質：不銹鋼：碳鋼

11、工作介質：25MPa以下為變壓器油或變壓器油跟煤油的混合油，25MPa以上為癸二酸二 異辛酯。

主要技術參數

測量范圍和測量準確度等級在環境(20±5)℃，相對濕度≤80%，大氣壓力86-106KPa， 溫度波動不大于0.5℃條件下測試準確等級見表。

日常保養維修常識

1、保持壓力計清潔，壓力計不放在溫度過高的環境中，以免銹蝕。

2、快速接頭和活塞下端O型圈較易損壞，若發現泄漏應予以更換。

3、油杯中液面應經常高于油杯過濾罩上端面，若一時疏忽，空氣將進入預壓泵中，造成預壓泵失效。這時應擰松預壓泵進油接頭，使

空氣隨液體流出，當液體呈連續流出時，即可擰緊接頭，恢復預壓泵功能。1、保持壓力計清潔，壓力計不放在溫度過高的環境中，以免銹蝕。

2、快速接頭和活塞下端O型圈較易損壞，若發現泄漏應予以更換。

3、油杯中液面應經常高于油杯過濾罩上端面，若一時疏忽，空氣將進入預壓泵中，造成預壓泵失效。這時應擰松預壓泵進油接頭，使

空氣隨液體流出，當液體呈連續流出時，即可擰緊接頭，恢復預壓泵功能。
