用途說明
特種磁助電接點壓力表是根據使用工況的不同要求，在普通型磁助電接點壓力表的基礎上，研制了具有耐 震、耐蝕、氨用、耐蝕耐震及帶有隔膜隔離器等功能的多種類型的產品。廣泛應用于石油、化工、電站、冶金等 工業部門，在環境較為惡劣和有耐腐要求的場合中測量無爆炸危險的各種流體介質的壓力。儀表經與相應的電 氣器件配套使用，可達到對被測壓力系統實現自動控制和發信(報警)的目的。

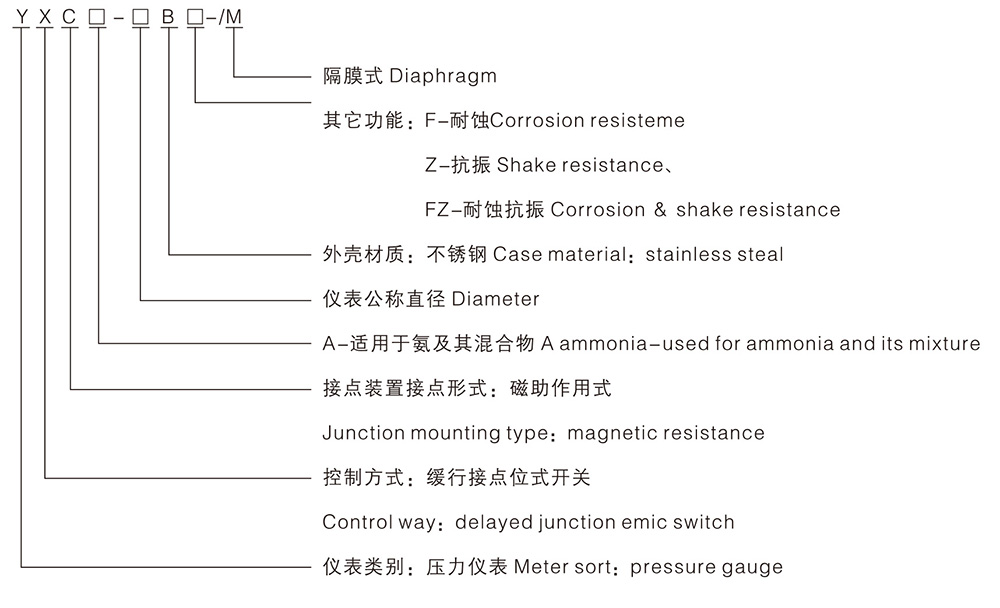

型號表示

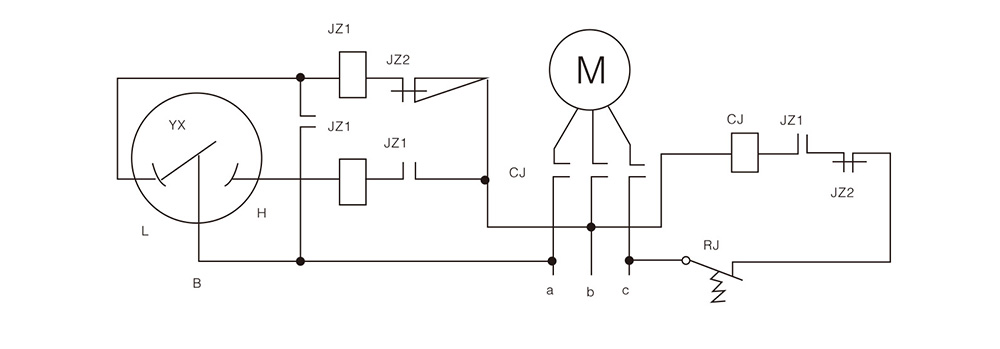

電氣電路連接示意圖
主要技術指標及功能
◇ 標度范圍、精確度等級及接頭螺紋尺寸
|
類型 |
型號 |
名稱 |
標度范圍 |
精確度等級 |
接頭螺紋尺寸 |
||
| 指示 | 設定值 | ||||||
| 接通 | 斷開 | ||||||
|
專用型 |
YAXC |
磁助電接點氨壓力表 |
0~0.16 ~ 60 -0.1~0.06 ~ 2.4 |
2.5 |
2.5 |
4 |
M20×1.5 |
|
抗振型 |
YXC-Z |
抗振型磁助電接點壓力表 |
0~0.6 ~ 60 -0.1~0.5 ~ 2.4 |
1.6 |
1.6 |
5 | |
|
耐蝕型 |
YXC-B-F |
耐蝕型磁助電接點壓力表 |
0~0.16 ~ 60 -0.1~0.06 ~ 2.4 |
1.6 |
1.6 |
4 | |
|
耐蝕抗振型 |
YXC-B-FZ |
耐蝕抗振型磁助電接點壓力表 |
0~0.6 ~ 60 -0.1~0.5 ~ 2.4 |
1.6 |
1.6 |
5 | |
|
隔膜式普通型 |
YXC-/M |
隔膜式磁助電接點壓力表 |
0~0.16 ~ 60 -0.1~0.06 ~ 2.4 |
1.6 |
1.6 |
4 |
各類隔離器 |
|
隔膜式耐蝕型 |
YXC-B-F/M | ||||||
|
隔膜式抗振型 |
YXC-Z/M |
0~0.6 ~ 60 -0.1~0.5 ~ 2.4 |
1.6 |
1.6 |
5 | ||
| 隔膜式耐蝕抗振型 | YXC-B-FZ/M | ||||||
◇ 使用環境條件
| 類型 | 工作溫度范圍 | 相對濕度 |
Performance against
the vibration
|
|
| 介質 | 周圍環境 | |||
| 專用型 | -40~70℃ | 不大于85% | V.H. 3 級 | |
| 耐蝕型 | -40~70℃ | 不大于90% | V.H. 3 級 | |
| 抗振型、耐蝕抗振型 | -25~55℃ | V.H. 4 級 | ||
| 隔膜式普通型 | 150℃ 以下 | -40~70℃ | V.H. 3 級 | |
| 隔膜式耐蝕型 | -40~70℃ | |||
| 隔膜式抗振型、耐蝕抗振型 | 150℃ 以下 | -25~55℃ | V.H. 4 級 | |
◇ 溫度影響：示值不大于0.4%/10℃，設定點不大于0.6/10℃(使用溫度偏離20±5℃)，
◇ 接點裝置電氣參數及控制形式與YXC系列磁助電接點壓力表相同。
